本装置は、車に取り付けて使用する業務用の車載型無線電話装置です。
大日電子ではアナログ60MHz/150 MHz /400 MHz帯に対応する装置を製作しており、いずれも複数の周波数チャンネル（最大16波）を設定することができます。

※新スプリアス規格対応

シンプルな操作性と頑丈な造り

通信の操作は至ってシンプルです。ハンドマイクのプレストークボタンを押している間は送信状態、離すと受信状態となり、受信時は操作不要で相手側の音声が聞こえます。受信音量やノイズスケルチも、つまみを回すだけの簡単操作で調節可能です。
また、筐体は車載環境に適応する耐振動・耐衝撃性に優れた造りとなっています。

「大日電子製車載型無線機の機能・特徴、仕様」はこちら

「無線電話」ならではのメリット

業務用の車載型無線機には、移動体通信として一般に普及している携帯電話とは異なるメリットがあります。

①一斉通信が可能

②電話回線・光回線に依存しない

・災害時もつながりやすい　　
・山間部などでも通信可能

③通話料不要で経済的

それぞれ、下記にてご説明いたします。

ボタン一つで複数人との一斉通信が可能

車載型無線機の最大のメリットは、遠隔地にいる複数人への一斉通信ができる点です。緊急の指示連絡もボタン一つで対象者全員に同時に伝達することができ、携帯電話による個々への連絡に比べると伝達効率が大幅にアップします。

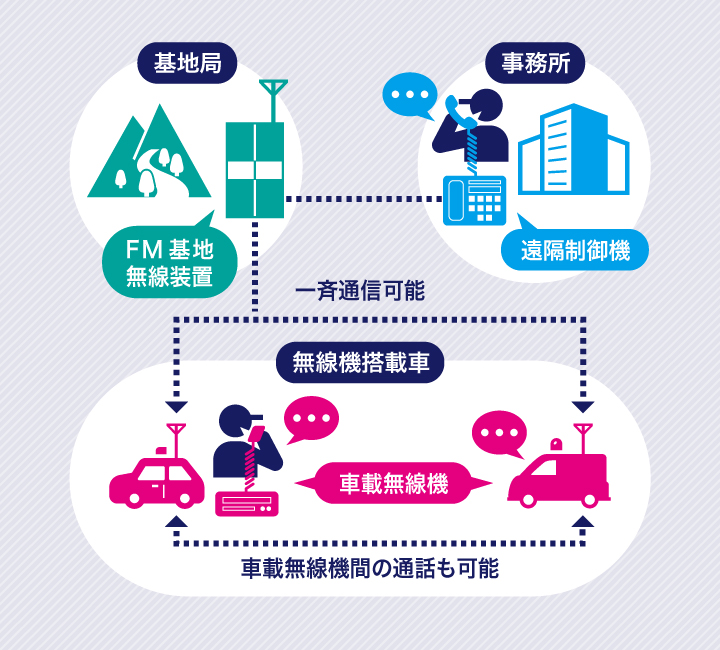

▲システム概要図／事務所（指令局）から各車載無線機へ一斉に指示連絡および応答が可能です。車載無線機間の通話もできます。

災害時にもつながりやすい、確実性の高い通信手段

災害時には電話回線の混雑や通信規制などにより電話がつながりにくくなる場合がありますが、業務用無線は電話回線に依存しないため災害時もつながりやすく、特に消防・市町村防災などの防災分野では必要不可欠な通信手段となっています。

また、携帯電話の通信圏外でも通話できるため、山間部の施設でも活用されています。特に、大日電子では山間部で通りやすい60MHz帯の車載型無線機も製作していることから、ダム施設など60MHz帯の無線装置をお使いのお客様から多く引き合いをいただいております。

通話料がかからないため、運用コストを抑えることが可能

車載型無線機の使用にあたっては国への電波利用料の納付が必要となりますが、携帯電話のような通話料・通信料はかからず、年間の運用費を安く抑えることができます。

以上のように業務効率およびコストパフォーマンスの向上に寄与する車載型無線機は、その有用性が広く認知されてきており、さまざまな分野での活用が進んでいます。
バスや物流などの運輸管理はもとより、大規模な工場施設、大型テーマパークやキャンプ場などの野外施設、観光地などにおける広域の巡回警備や指示連絡といった用途にも適しています。

導入をご検討の際は、ぜひ大日電子へお声がけください。規模や用途に応じて最適なシステムをご提案いたします。

【主な製品機能・特徴】

①アラーム表示機能
自己診断機能をもち、
・送信電力低下
・反射電力過大
・受信シンセサイザ異常
の場合にアラーム表示をおこないます。
②最大16波の周波数チャンネルを設定可能
複数の無線周波数チャンネル（最大16波）を設定することができます。予め設定した周波数をチャンネル選択ボタンで切替・表示します。
（周波数が設定されていないチャンネルはスキップします）
③入力電源DC 13.8Ｖ、DC27.6Ｖに対応
DC/DCコンバータを内蔵しており、
入力電源電圧
・DC＋13.8Ｖ±10％
・DC＋22Ｖ～30Ｖ
に対応できます。
④ノイズスケルチ調整機能
スケルチつまみでスケルチ開閉レベルを調整し、無信号時のスピーカーからの雑音を制御することができます。
⑤スピーカ音量調整機能
ご使用される環境に応じて、スピーカからの受話音量のボリュームを調節することができます。
⑥外部スピーカに接続可能
車載型無線機に接続した外部スピーカからマイク音声を出力することができます。大型車両などで、車載型無線機のスピーカでは音量が小さい場合に利用します。

【製品仕様】

■通信方式：アナログ方式
■送信出力：5Ｗ～25Ｗ
■寸法：幅169mm×奥行185mm×高さ48mm（突起除く。25W機は背面にヒートシンクが実装されます）
■重量：約2000ｇ（本体のみ）
■環境条件
温度　－10℃～＋50℃
湿度　95％RH以下（35℃）

■消費電流（最大値）

	入力電源	5Ｗ	10Ｗ	25Ｗ
60MHz帯	DC 13.8Ｖ	5.0Ａ以下	5.0Ａ以下	7.5Ａ以下
60MHz帯	DC 27.6Ｖ	3.0Ａ以下	3.0Ａ以下	4.5Ａ以下
150MHz帯	DC 13.8Ｖ	3.0Ａ以下	3.0Ａ以下	7.5Ａ以下
150MHz帯	DC 27.6Ｖ	2.0Ａ以下	2.0Ａ以下	4.0Ａ以下
400MHz帯	DC 13.8Ｖ	5.0Ａ以下	5.0Ａ以下	7.5Ａ以下
400MHz帯	DC 27.6Ｖ	3.0Ａ以下	3.0Ａ以下	4.5Ａ以下

■通話方式：単信プレストーク方式
■電波形式：F3E、F2D
■変調方式：周波数変調
■使用周波数帯：60MHz/150MHz/400MHz帯
■耐振動
・振幅１mm、振動数500～1800cpm
・振幅３mm、振動数０～500cpm
の振動を上下左右前後に30分加えて異常がないこと
■耐衝撃：堅木の上５cmの高さから3回落下させた後、異常が無いこと
■空中線インピーダンス：50Ω
■スピーカ出力（外部SP）：４Ω　２W
■スピーカ出力（操作部）：８Ω　１W以上

【添付品】

・電源ケーブル３m
・ハンドマイク1個
・マイクハンガー
・車載型無線機取付金具
・電源用ヒューズ、ACC用ヒューズ

【オプション】

・電源ケーブルの長さ変更（ご指定に応じて３～５m等のケーブル製作が可能です）
・アンテナの販売
・保守品として、電源ケーブル、ハンドマイク、取付金具の単体販売も可能です

	入力電源	5Ｗ	10Ｗ	25Ｗ
60MHz帯	DC 13.8Ｖ	5.0Ａ以下	5.0Ａ以下	7.5Ａ以下
60MHz帯	DC 27.6Ｖ	3.0Ａ以下	3.0Ａ以下	4.5Ａ以下
150MHz帯	DC 13.8Ｖ	3.0Ａ以下	3.0Ａ以下	7.5Ａ以下
150MHz帯	DC 27.6Ｖ	2.0Ａ以下	2.0Ａ以下	4.0Ａ以下
400MHz帯	DC 13.8Ｖ	5.0Ａ以下	5.0Ａ以下	7.5Ａ以下
400MHz帯	DC 27.6Ｖ	3.0Ａ以下	3.0Ａ以下	4.5Ａ以下
